Направление армирования является частью конструкции композитной детали. Одна и та же заготовка, повернутая относительно базовой оси, образует другое положение слоя. Поэтому описание материала должно сопровождаться схемой его укладки.
Для производства важно не только рассчитать пакет, но и однозначно передать расчет в раскрой и выкладку. Начинают с базовой оси, которую можно воспроизвести на чертеже, лекале и оснастке.
Угол записывают относительно принятого направления детали. Обозначения 0°, 90° и ±45° описывают ориентацию армирования, а не разные марки материала. Конкретный набор и порядок слоев выбирают по расчету конструкции.

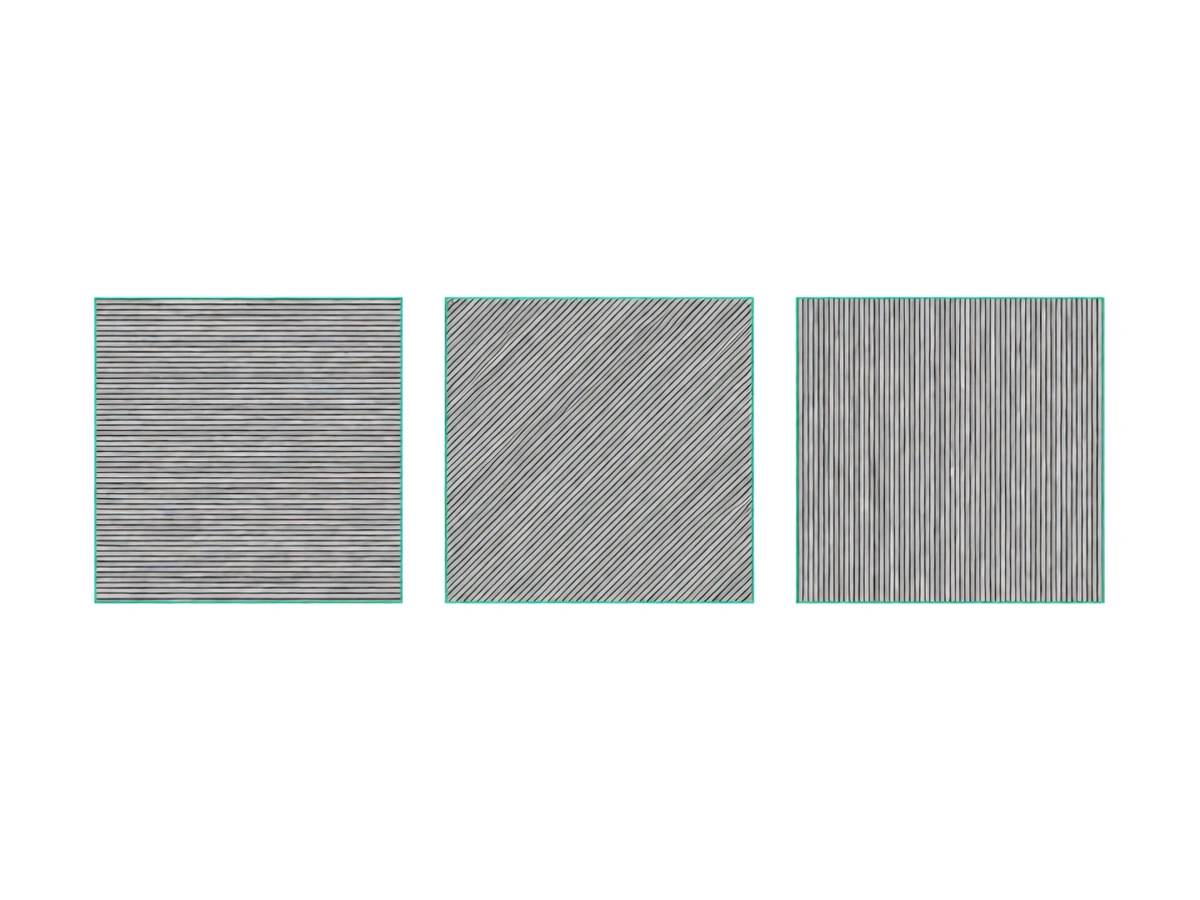

Схематичные направления в иллюстрации помогают прочитать запись, но не являются рекомендуемым пакетом. Универсального числа слоев для крыла, панели или корпуса не существует. Требования к укладке должны быть привязаны к нагрузкам и геометрии конкретного изделия.
В каталоге ИТЕКМА лента 10270 описана как материал с волокнами, расположенными в одном направлении. При ее выкладке необходимо сохранить направление основной системы волокон. Для ткани 22502 с переплетением саржа 2/2 в документации задают положение тканого слоя и его базовое направление.
Ткань и лента требуют своих записей в ведомости. Замена одного армирования другим без оценки пакета может изменить принятое распределение материала. Даже при одинаковой общей массе это не является доказательством эквивалентности.
Если детали имеют левое и правое исполнение, отдельно проверьте правила переноса лекал. Не следует полагаться на память оператора при работе с внешне похожими контурами. В комплекте раскроя должна сохраняться идентификация каждого элемента.
Контроль проводят по принятой процедуре, пока положение слоев доступно для проверки. Сопоставляют ведомость, количество заготовок и отметки выполненных операций. Для локального усиления дополнительно проверяют границы и направление участка.
При обнаружении неправильной ориентации решение о переделке принимают до продолжения процесса. Самостоятельная компенсация дополнительным слоем не предусмотрена исходным пакетом и требует оценки конструкции. Все изменения фиксируют, чтобы отделить согласованную конфигурацию от фактически изготовленной.
Результат испытания образца следует читать вместе с обозначением армирования, схемой укладки и способом изготовления. Прочность в одном направлении нельзя назначать всем направлениям детали. Для закупки материала укажите, какие документы необходимы для подтверждения принятого расчета.
Положение слоя определено конструкцией. Возможность изменения оценивают по требованиям изделия.
Нет. Она показывает возможные направления, а не универсальную рекомендацию.
Она должна быть установлена конструкторской и технологической документацией.
