Углеродная ткань и однонаправленная лента применяются как армирующие материалы, но различаются организацией волокон. Выбор определяет не только удобство раскроя: он должен соответствовать направлению армирования, принятому в конструкции.
Слово «лента» само по себе не описывает весь материал. При заказе проверяют полное обозначение и карточку: ширина, поверхностная плотность и устройство армирования являются отдельными характеристиками.

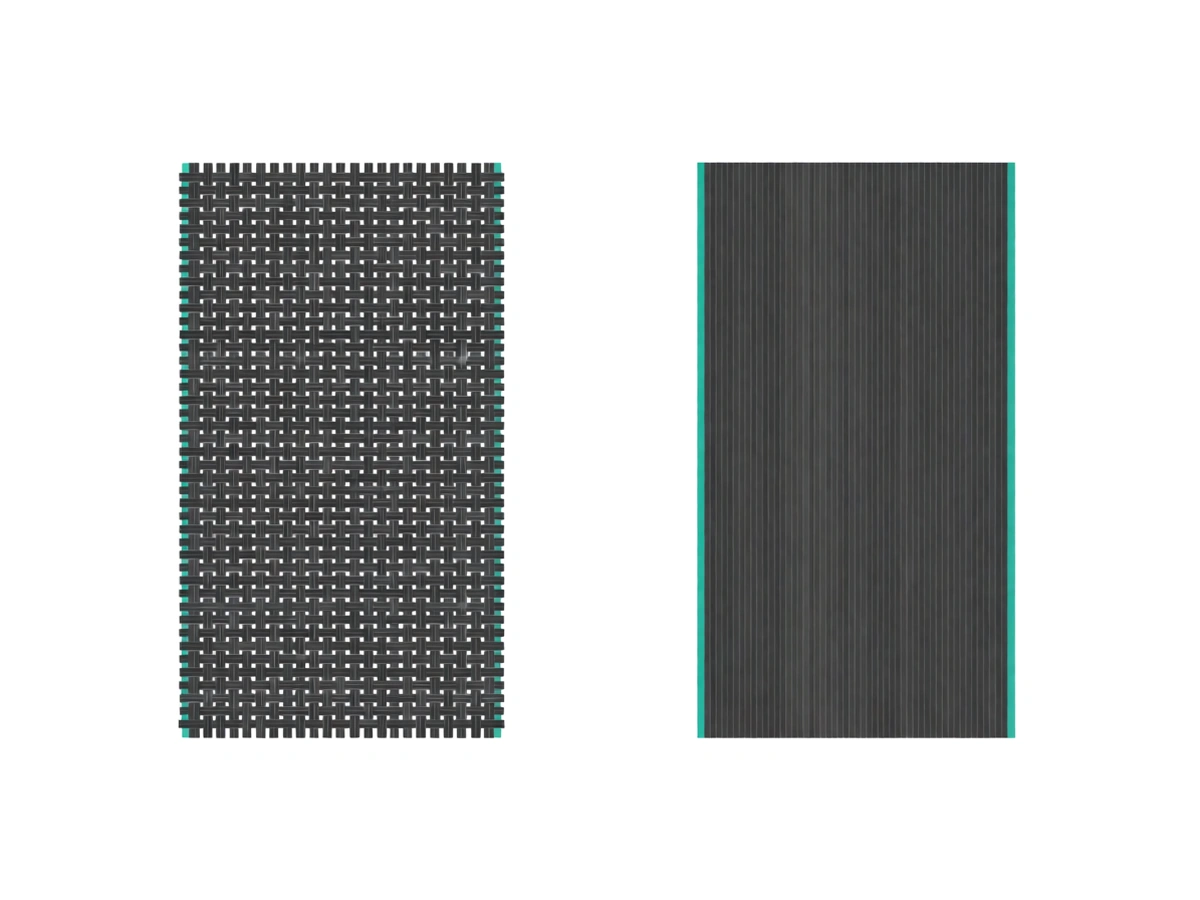

В тканом материале имеются переплетающиеся системы нитей. В однонаправленном армировании основная система волокон ориентирована вдоль одного направления. Поэтому схема выкладки должна точно задавать положение слоя относительно детали.
Ткань не следует считать равноценной замене однонаправленной ленты без пересмотра пакета. Для сравнения нужны не только массы материалов, но и предусмотренное распределение армирования по направлениям.
Углеродная ткань 22502 имеет переплетение саржа 2/2 и поверхностную плотность 200 г/м². Углеродная лента 10270 в исполнении шириной 1000 мм имеет поверхностную плотность 146 г/м². В описании ленты указано расположение волокон в одном направлении.
Лента 10270 также представлена в исполнении шириной 400 мм. Наличие разных ширин позволяет рассматривать варианты раскроя, но не отменяет требований к ориентации волокон. Полное обозначение исполнения сохраняют в спецификации и производственной записи.
На лекале задают базовое направление и способ его переноса на форму. Для изделия с несколькими слоями подготовьте ведомость укладки: материал, угол, контур, последовательность и допустимые стыки. Это снижает вероятность ошибки при раскрое похожих заготовок.
Если используется препрег, дополнительно проверяют его собственное обозначение. Сухая лента и препрег на однонаправленном армировании — разные формы материала. Их хранение, подготовка и формование должны соответствовать своим документам.
Экономию от другой ширины оценивают по раскладке реальных лекал. Площадь рулона сама по себе не показывает количество годных заготовок. Для серии полезно сохранить схему раскроя, по которой был выполнен расчет.
Предложение заменить ткань лентой рассматривают как изменение армирования. Требуется оценить конструкцию и подтвердить принятый вариант. ИТЕКМА может подобрать доступное исполнение, но решение о соответствии пакета нагрузкам остается частью проектирования изделия.
Нет. Определяющее отличие — организация армирования; ширина является отдельным параметром.
Только в соответствии с чертежом и ведомостью укладки.
Исполнение, на котором основан ваш раскрой и которое согласовано в спецификации.
Смотрите ткани и ленты ИТЕКМА и препреги. Для консультации приложите схему укладки и размеры заготовок.
