Углеродную ткань выбирают по требованиям к слою композита и условиям выкладки. Обозначение волокна, переплетение, поверхностная плотность и ширина описывают разные характеристики. Одна из них не заменяет остальные.
Для закупки нужна полная спецификация материала. Формулировка «черная углеткань 200 граммов» недостаточна: ткань с той же поверхностной плотностью может иметь другое переплетение и отличаться от принятого армирования.
Поверхностная плотность выражает массу материала на единицу площади. Это не объемная плотность готового углепластика и не его прочность. Количество связующего, укладка и условия изготовления учитываются отдельно.
При расчете расхода удобно разделять площадь слоев в детали и площадь закупаемого материала. Между ними находятся раскрой, припуски и остатки. Ширина рулона влияет на раскладку лекал, поэтому ее сохраняют в спецификации вместе с поверхностной плотностью.
В карточках каталога приведены следующие исполнения:

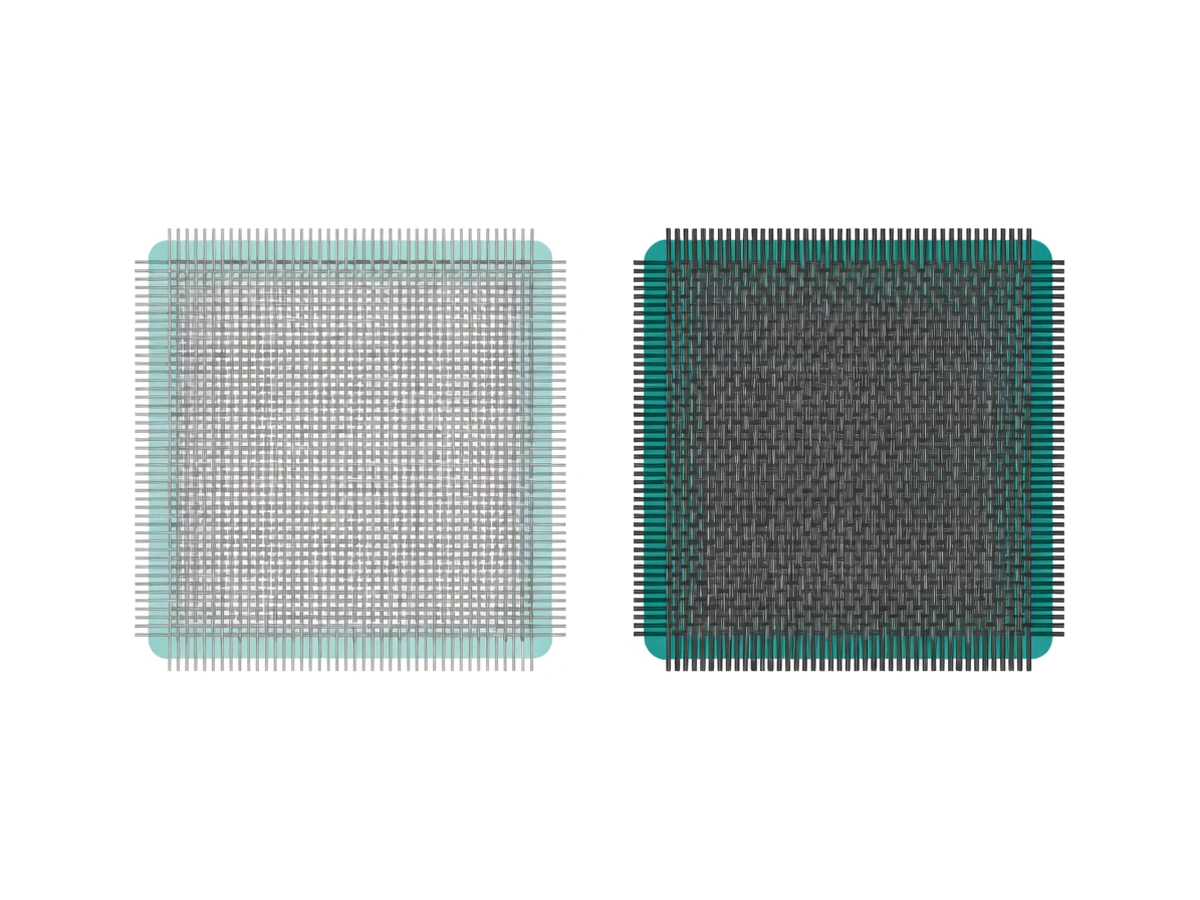

Эти примеры показывают, почему плотность и переплетение следует проверять одновременно. У тканей 22502 и 22503 совпадает заявленная масса на единицу площади, но различается тип переплетения. Назвать их одинаковыми материалами на основании одного числа нельзя.
Для сложной формы оцените расположение стыков, направление нитей и возможность уложить материал без непредусмотренных складок. Испытание раскроя удобно выполнять на реальном контуре или технологическом макете. Результат должен соответствовать принятому чертежу пакета.
В рабочем задании указывают, как определяют направление основы и где проходит базовая линия детали. Визуальный рисунок поверхности помогает оператору ориентироваться, но не заменяет обозначение направления армирования в документации.
Если требуется заменить марку, сначала сопоставляют материал и конструктивные требования. В перечне проверки сохраняют переплетение, поверхностную плотность, ширину, сведения о волокне и совместимость с выбранным связующим. При необходимости оценивают изменившиеся раскрой и технологический расход.
Результаты испытаний одного ламината не следует назначать другому пакету только потому, что ткань имеет близкое название. Решение о замене принимают по требованиям изделия и подтверждающим данным.
Нет. Это поверхностная плотность ткани до изготовления ПКМ.
Не автоматически. Проверяют переплетение, волокно, технологию и требования конструкции.
Рисунок не заменяет спецификацию. Для заказа используйте обозначение и параметры карточки материала.
Полный ассортимент представлен в каталоге тканей и лент. Для общей классификации смотрите виды армирующего наполнителя.
