Композитная оснастка должна соответствовать циклам, в которых будут изготавливаться детали. Материалы выбирают с учетом нагрева, вакуумирования, геометрии и требований к рабочей поверхности. Максимальная температура в карточке связующего не заменяет такой анализ.

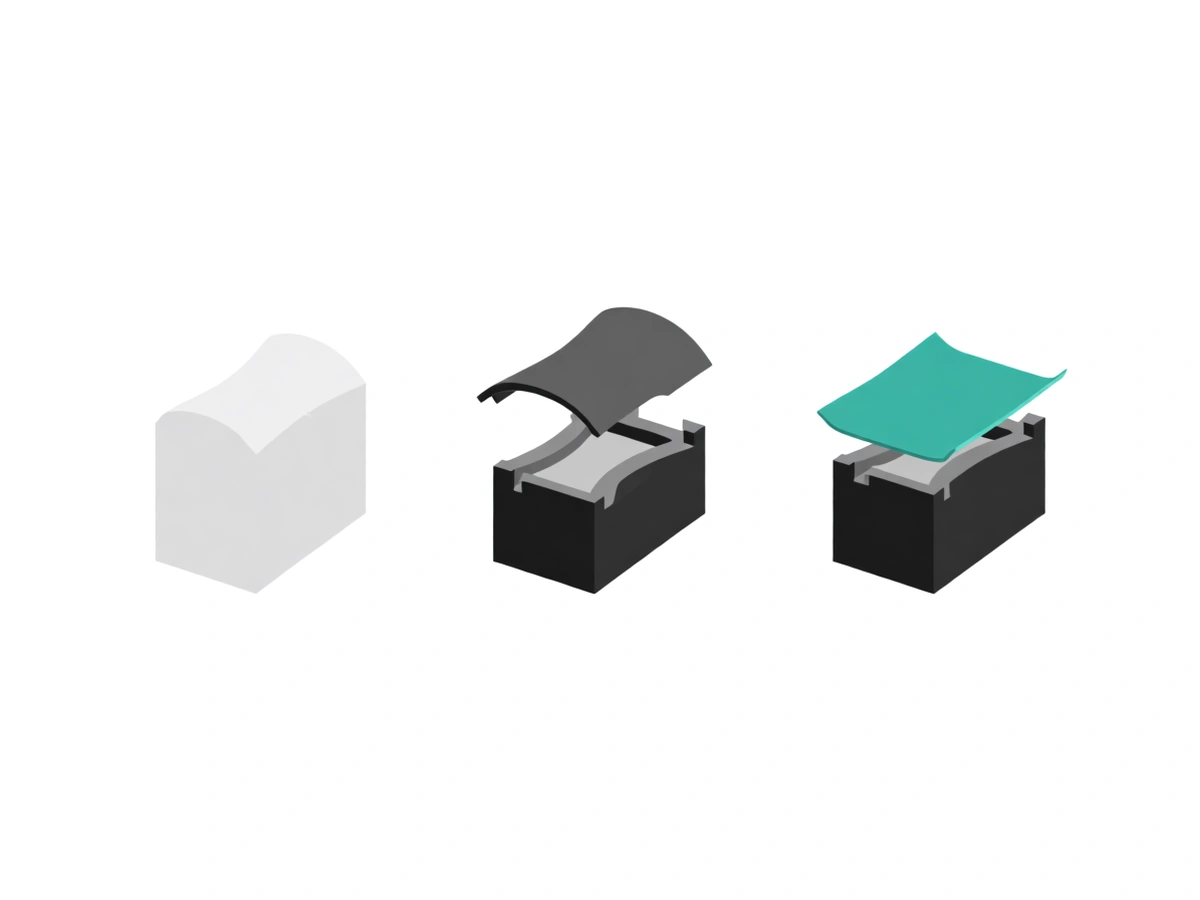

В проекте различают мастер-модель, саму оснастку и формуемое изделие. Материал, подходящий для одного из этих объектов, не становится автоматически материалом для остальных.
Мастер-модель задает геометрию при изготовлении формы. Оснастка используется для формования деталей. Для каждого объекта задают условия изготовления и последующей работы, включая возможность нагрева и требования к стабильности геометрии.
Например, связующее ММ25 ИТЕКМА предназначено для стабилизации мастер-моделей из МДФ. Это самостоятельное назначение. Его нельзя приравнивать к связующему для высокотемпературной композиционной оснастки.
ТО200 предназначено для получения ПКМ методом вакуумной инфузии. В паспорте ТО200 предусмотрено получение композиционной оснастки для эксплуатации до 190 °C при соответствующем отверждении и постотверждении.
ТО-29-2 разработано для термостойкой композитной оснастки методом вакуумной инфузии. Его технический паспорт также содержит отдельные условия изготовления и ступенчатого постотверждения. Программы двух материалов нельзя объединять по совпадению области применения.
Армирование подбирают по проекту формы. В задании сохраняют тип материала, направления и число слоев, локальные усиления и сопряжения. Поверхностная плотность ткани является исходным параметром, но не описывает жесткость готовой оснастки без данных о пакете.
До закупки проверьте раскрой на геометрии мастер-модели, расположение стыков и возможность выкладки. Для изготовления пробного участка полезно выбрать характерный сложный контур, чтобы оценить реальную подготовку и пропитку.
Отдельно согласуют отверждение самой формы. Предусмотренная паспортом выдержка и постотверждение должны быть выполнимы для всей оснастки. Снятие с мастер-модели является стадией процесса, а не подтверждением готовности формы к любому рабочему циклу.
В маршрут включают необходимые операции герметизации и обработки поверхности. Их назначение отличается от выбора основного связующего. Средство для поверхностных пор не заменяет исправление дефекта армирования или геометрии.
Для обслуживания сохраняют данные изготовленной оснастки, материалы и проведенные обработки. При ремонте это позволит выбрать процедуру с учетом ее реального состояния и назначенных режимов.
Нет. Нужны назначение, условия переработки и требования к готовой оснастке.
Нет. ММ25 предназначено для стабилизации МДФ, ТО200 рассматривается для композитной оснастки по своему паспорту.
До изготовления формы, вместе с возможностями оборудования и маршрутной картой.
Смотрите материалы для изготовления оснастки и углеродное армирование. Для консультации приложите рабочий цикл детали и чертеж формы.
