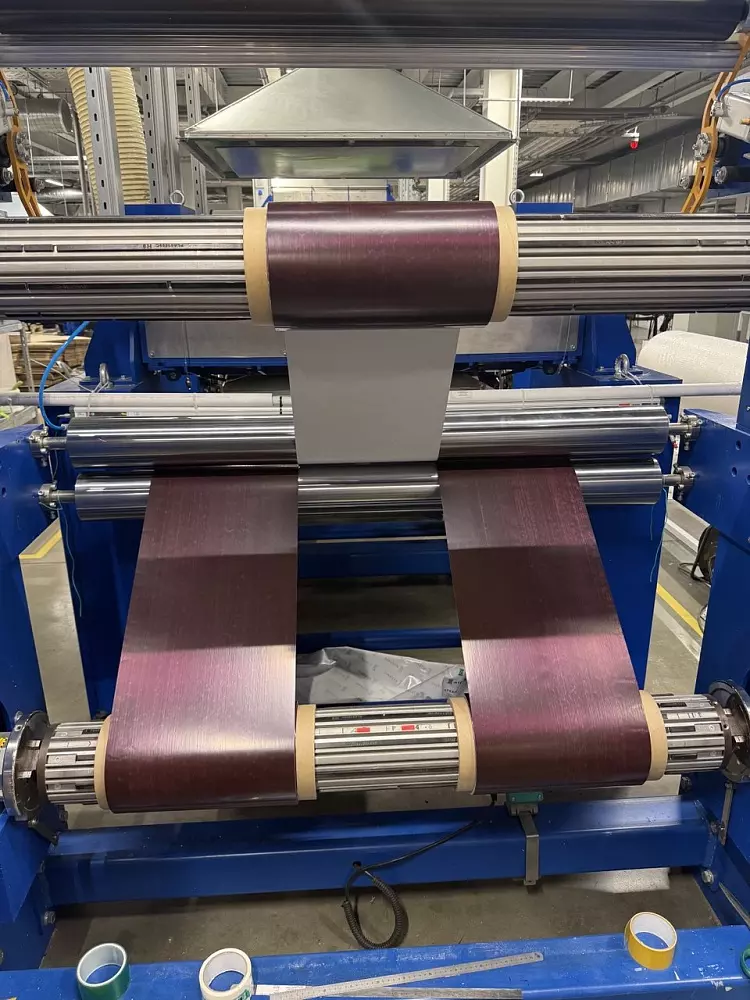

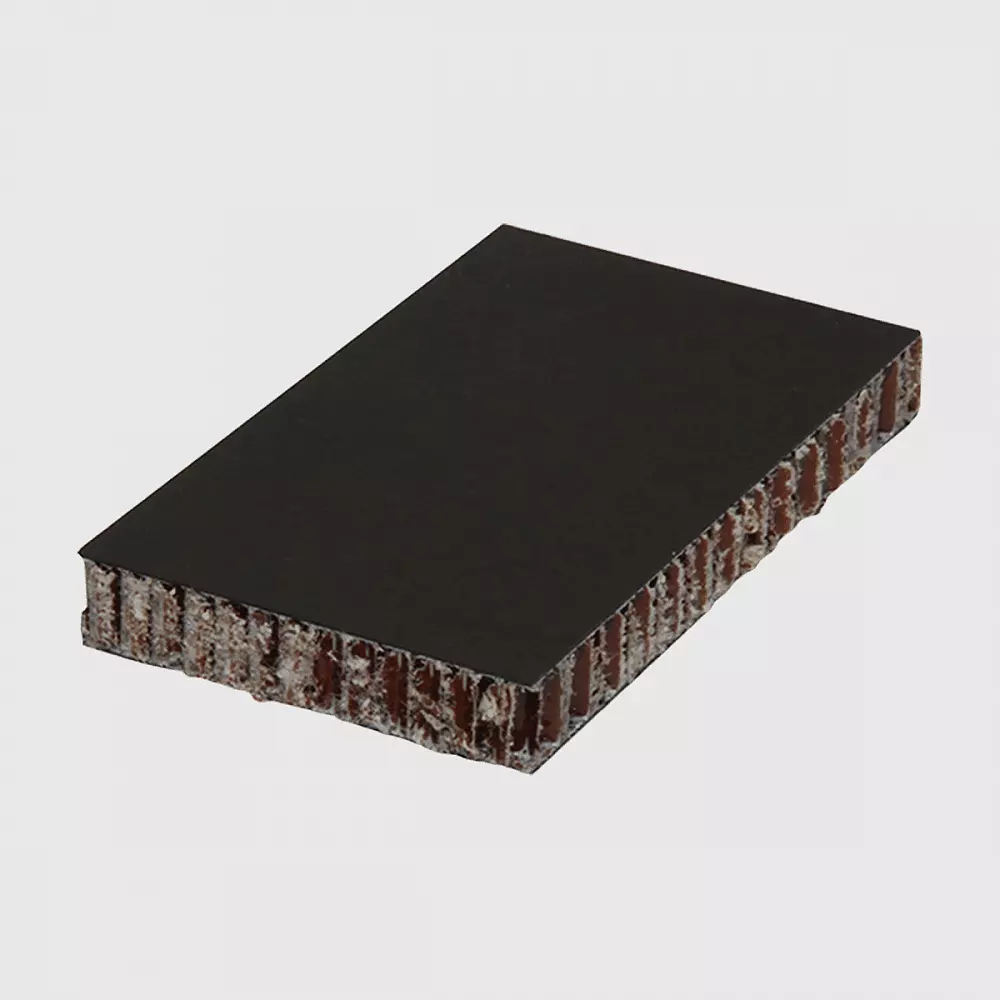

| Толщина монослоя, мм | ГОСТ Р 56682 | 0,13 |
| Предел прочности при растяжении σ11+, МПа при 25°C | ГОСТ Р 56785 | 2080 |
| Модуль упругости при растяжении E11+, ГПа при 25°C | ГОСТ Р 56785 | 151 |
| Предел прочности при сжатии σ11-, МПа при 25°C | ГОСТ 56812 | 1078 |
| Предел прочности при сдвиге τ13, МПа при 25°C | ГОСТ 32659 | 81 |
| Предел прочности при сдвиге τ13, МПа при 85°C | ГОСТ 32659 | 58 |
| Предел прочности при сдвиге в плоскости τ12, МПа при 25°C | ГОСТ Р 56799 | 56 |
| Предел прочности при сдвиге в плоскости τ12, МПа при 85°C | ГОСТ Р 56799 | 50 |
| Предел прочности при растяжении [+45/0/-45/90]3S, σ11+, МПа при 25°C | ГОСТ Р 56785 | 704 |
| Модуль упругости при растяжении [+45/0/-45/90]3S, E11+, ГПа при 25°C | ГОСТ Р 56785 | 54 |
| Предел прочности при сжатии [+45/0/-45/90]3S, σ12-, МПа при 25°C | ГОСТ 56812 | 460 |
| Предел прочности при сдвиге [+45/0/-45/90]3S, τ13, МПа при 25°C | ГОСТ 32659 | 66 |
| Предел прочности при сдвиге [+45/0/-45/90]3S, τ13, МПа при 85°C | ГОСТ 32659 | 52 |
| Предел прочности при сдвиге в плоскости [+45/0/-45/90]3S, τ12, МПа при 25°C | ГОСТ Р 56799 | 290 |
| Предел прочности при сдвиге в плоскости [+45/0/-45/90]3S, τ12, МПа при 85°C | ГОСТ Р 56799 | 285 |

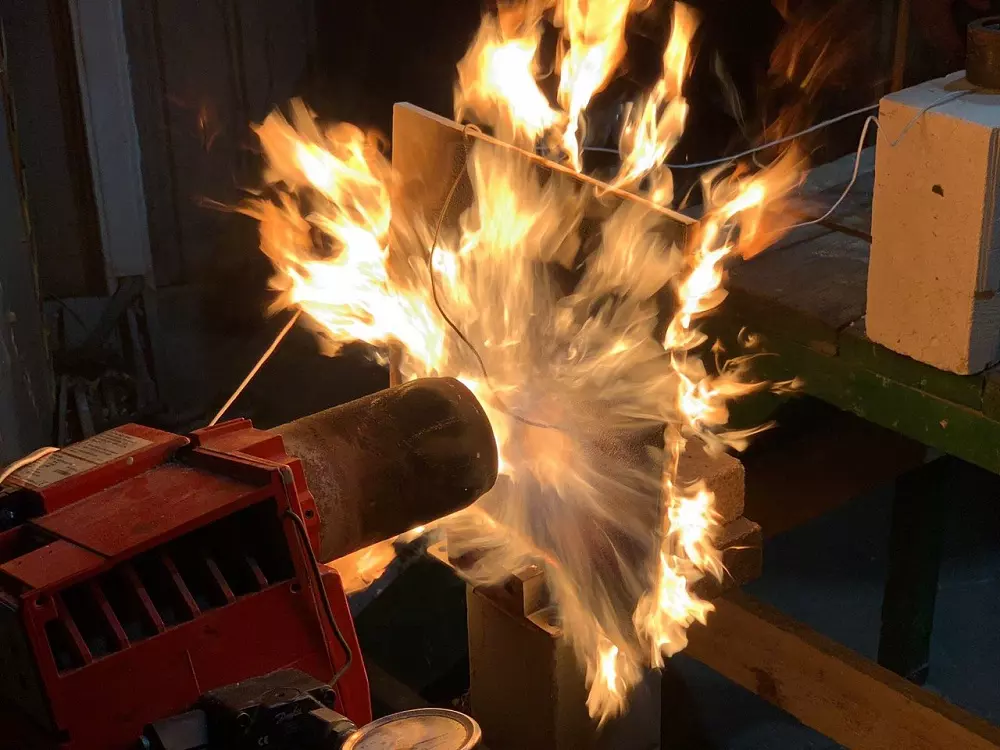

| Длина обугливания, ср., мм | 60 |
| Продолжительность горения, ср., сек | 1 |
| Горение капли, отделяющееся от испытываемого образца после падения в среднем, ср., сек | 0 |
